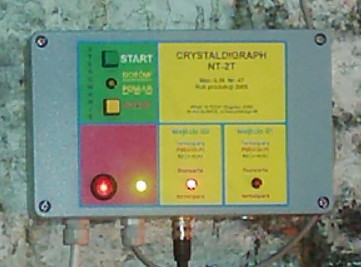

Aparatura "CRYSTALDIGRAPH - PC" przeznaczona jest do pomiaru temperatury i wykonania analizy termicznej i derywacyjnej krzepnięcia stopów (metoda ATD). Aparatura wykonywana jest jako 2, 4 lub 8 kanałowy przetwornik pozwalający na wykonywanie pomiarów przy wykorzystaniu termopar platynowych i chromel - alumel. Proces krzepnięcia i krystalizacji określa zawartość niektórych pierwiastków w stopie. Natomiast kinetyka tego procesu jest bezpośrednio związana z właściwościami żeliwa i stopów metali. Tak więc metoda ATD daje możliwość oceny stopu w procesie krzepnięcia. Czas trwania pomiaru wynosi ok. 6-7 minut. Opracowany program daje możliwości wykonania pomiary i analizy oraz wydruku wyników wraz z archiwizowaniem na dysku komputera. Stosowane tej metody daje możliwość sterowania jakością stopów, a więc jest konieczna w przemysłowych warunkach stosowania normy ISO-9000 - 9004.

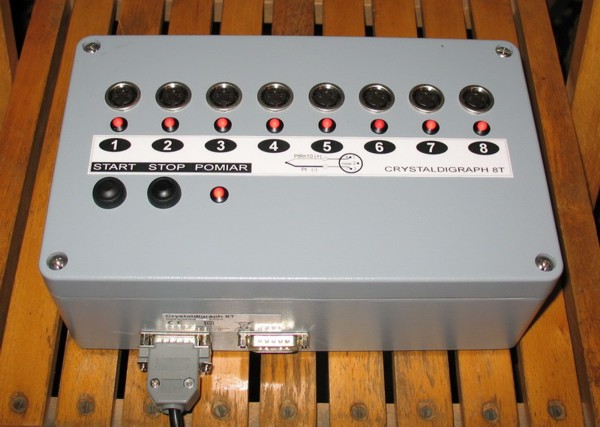

    Najnowsza aparatura "CRYSTALDIGRAPH - PC" jest zbudowana na elementach elektroniki o najwyższej jakości i jest kontrolowana przez system mikroprocesorowy. Rozdzielczość pomiaru wynosi mniej niż 0,1 °C. Blok CRYSTALDIGRAPH - PC składa się z następujących elementów: próbnik ATD-B lub ATD-C (do którego wlewa się metal), przewodu kompensacyjnego, przetwornika A/C z układem mikrokomputerowym wraz z transmisją danych do komputera. System pomiarowy wykonany jest w wersji przemysłowej przystosowanej do trudnych warunków odlewni i zapewniający pełne bezpieczeństwo pracy (izolacja galwaniczna linii przesyłu danych).

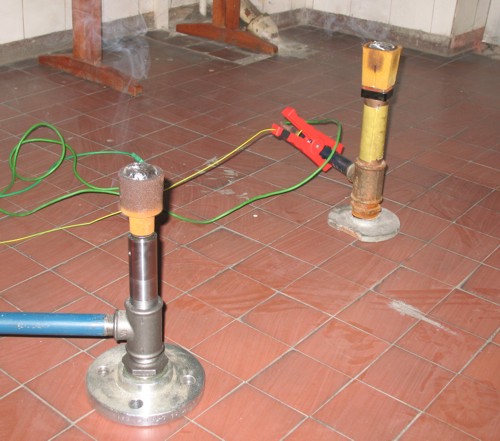

    Próbnik ATD-B i ATD-C wykonuje się bezpośrednio na odlewni i w prosty sposób, przed pomiarem instaluje się termoelement platynowy wielokrotnego użytku. Termoparę osłania się rurką kwarcową jednorazowego użytku.

    Można również stosować standardowe próbniki kubkowe niezależnych producentów.

    Aparatura "CRYSTALDIGRAPH-PC" przeznaczona jest do oceny zawartości niektórych pierwiastków w żeliwie, właściwości mechanicznych oraz struktury. Dodatkową zaletą aparatury jest możliwość zastosowania jej do pomiaru temperatury ciekłego metalu przy pomocy termopary zanurzeniowej (lancy). Metodę ATD można stosować dla dowolnych stopów i wymaganych celów, oczywiście przy bezpośredniej współpracy PT - Zainteresowanych co znacznie obniża koszty nowych zastosowań.

    Aparatura może być wykonana również w wariancie z wejściami do pomiaru z indukcyjnych czujników przemieszczeń oraz mostków tensometrycznych. Pozwala to na wykorzystanie aparatury do badań skurczu i odkształceń.

    Podłączenie do komputera realizowane jest poprzez interfejs RS-422 lub RS-232. W zależności od potrzeb zamawiającego instalowany jest jeden z wyżej wymienionych interfejsów. Rekomendujemy stosowanie interfejsu RS-232 (standardowy interfejs komputera) do zastosowań laboratoryjnych (maksymalna długość kabla 8m) oraz RS-422 do zastosowań przemysłowych (maksymalna długość kabla 500m oraz pełna optoizolacja do 1kV). Każdy z rodzajów tych interfejsów można podłączyć za pomocą konwertera do złącza USB komputera.

Aparatura Crystaldigraph - PC współpracuje z programami komputerowymi:

• WinATD program do analizy termicznej i derywacyjnej (system Windows 98, 2000, NT, XP, Vista)
• MLab2 program do wielokanałowej rejestracji danych (system Windows 98, 2000, NT, XP, Vista)
