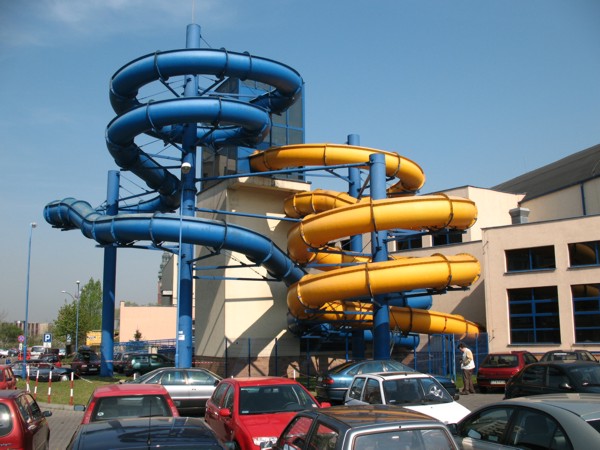

Radiowy detektor ruchu został opracowany i wykonany do precyzyjnego pomiaru czasu oraz drogi przejazdu wewnątrz zjeżdżalni wodnej. Pomiar wymagał zastosowania wodoszczelnego nadajnika umieszczonego na osobie zjeżdżającej oraz szeregu detektorów rozmieszczonych na zewnętrznej części zjeżdżalni.

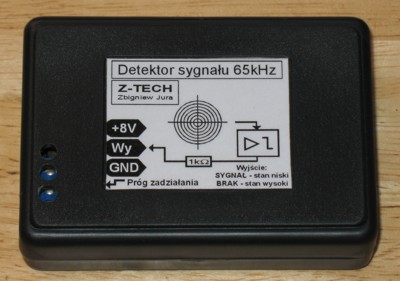

Czujnik - radiowy detektor ruchu

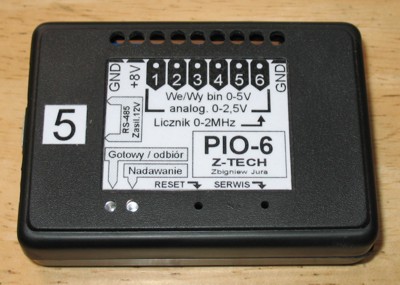

Moduł rejestracji i transmisji danych

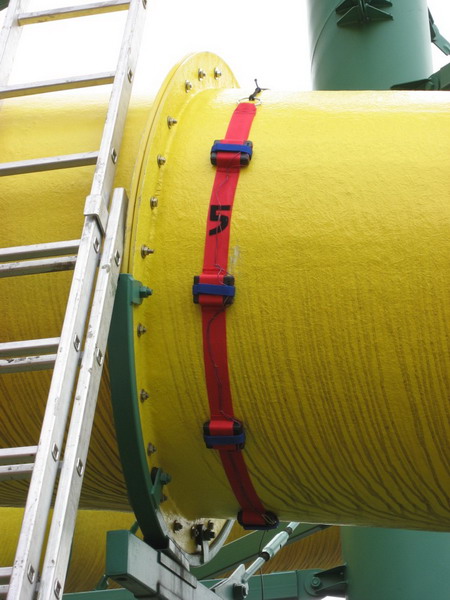

    Czujniki zostały rozmieszczone w wybranych punktach tak, aby zarejestrować czas przejazdu przez wybrane fragmenty zjeżdżalni oraz tor po jakim poruszała się osoba.

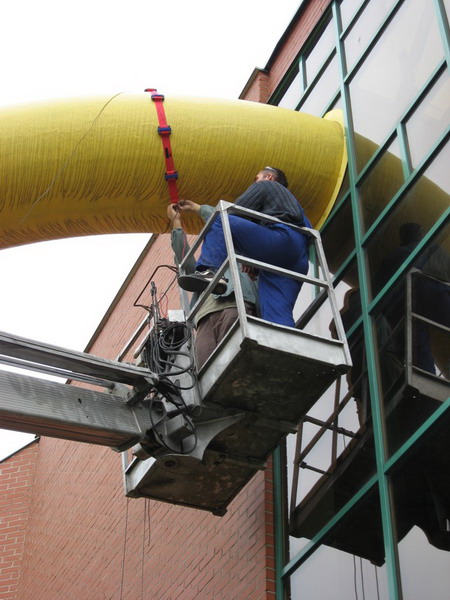

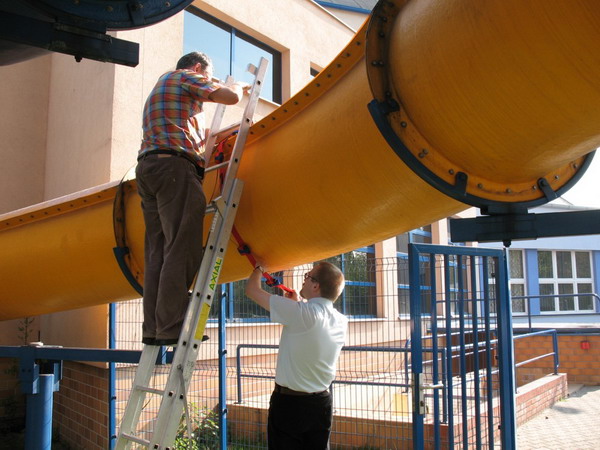

Rozmieszczanie czujników pomiarowych

    Sygnały z czujników są wstępnie rejestrowane w modułach transmisji danych, następnie są przesyłane do komputera sterującego. Specjalny program pozwala na konfigurowanie i rejestrację danych z modułów transmisyjnych.

    W budowie modułów zastosowano złacza telefoniczne, pozwalające na szybki i prosty montaż, jest to bardzo ważna cecha w warunkach terenowych. Również ze względów bezpieczeństwa i wygody wykonania samych pomiarów, zastosowano zasilanie bateryjne całego układu pomiarowego.

Parametry techniczne:

• Czułość detektora: od 0,2m do 1m ustawiana niezależnie dla każdego modułu
• Liczba wejść na moduł: od 1 do 6
• Liczba modułów: od 1 do 16
• Długość linii transmisji danych: do 200m
• Zasilanie: 12-24V zależnie od ilości czujników i długości kabli
